Beschreibung
Das Ziel der Entwicklung von Pressteilzeichnung und Stadienplan ist die Gewährleistung bzw. Erreichung einer wirtschaftlichen Fertigung. Hierbei gilt es, diverse Randbedingungen zu berücksichtigen. So wird z. B. bei geringen Stückzahlen eher ein Prozess mit wenig Umformstufen angestrebt und eine aufwendigere spanende Nacharbeit in Kauf genommen. Die Entwicklung der Pressteilzeichnung und des Stadienplans erfolgt hauptsächlich aufgrund von Erfahrungen. Bei der Entwicklung des Stadienplans wird entschieden, welches Umformverfahren bzw. welche Kombinationen von Umformverfahren angewendet werden soll: z. B. Voll-Vorwärts-Fließpressen, Rückwärts-Fließpressen, Reduzieren, Stauchen usw.
Ansicht

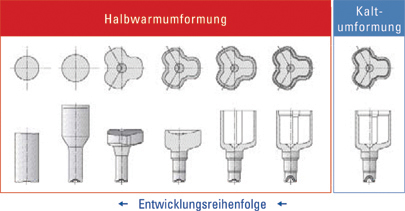

Stadienplan Tripodenfertigung
